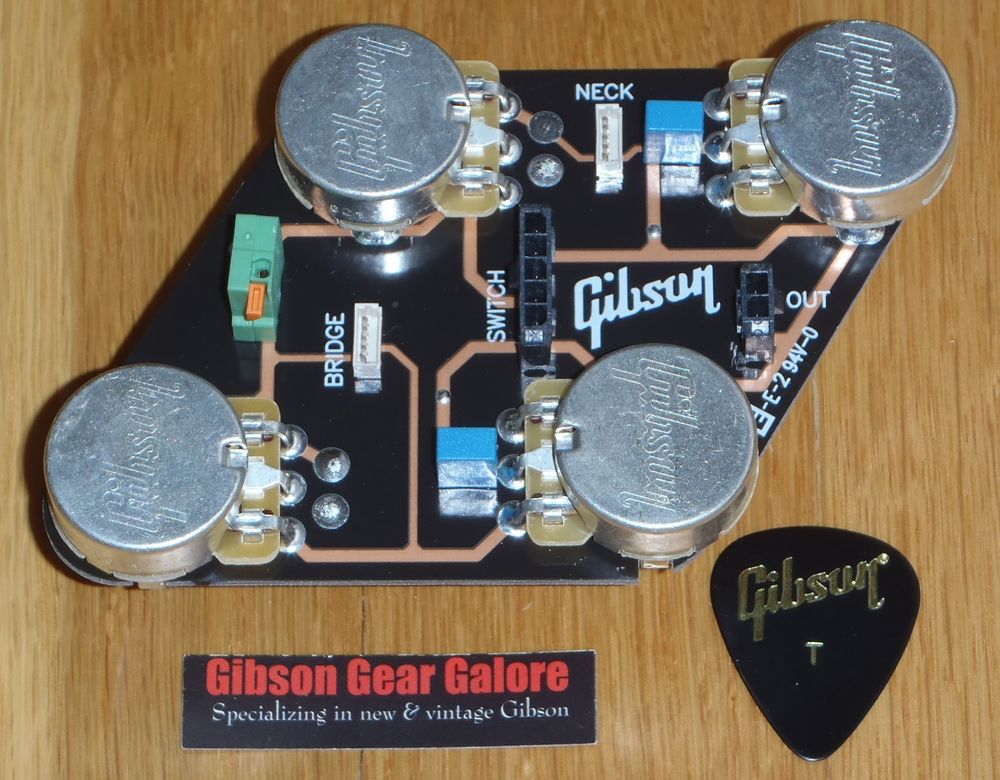

Как многие знают, в новых пипсонах начали вместо навесного монтажа устанавливать печатные платы. Примерно вот такие:
На более дорогих моделях установлены регуляторы громкости с push-pull на каждом из них для включения отсечки на неке и бридже, соответственно. Когда мне внезапно захотелось запилить отсечку и в свой инструмент (потому что могу), беглое гугление по зарубежным магазам показало, что такие потенциометры стоят около 10-15$ плюс пересылка (в 2015г). Те, которые продаются у нас в магазах не подходят, так как слишком короткие для установки на плату, а потрошить все под навесной монтаж не хотелось.
Поэтому после нехитрых измерений было решено в прямом смысле запилить отсечку из того, что есть. Поехали!

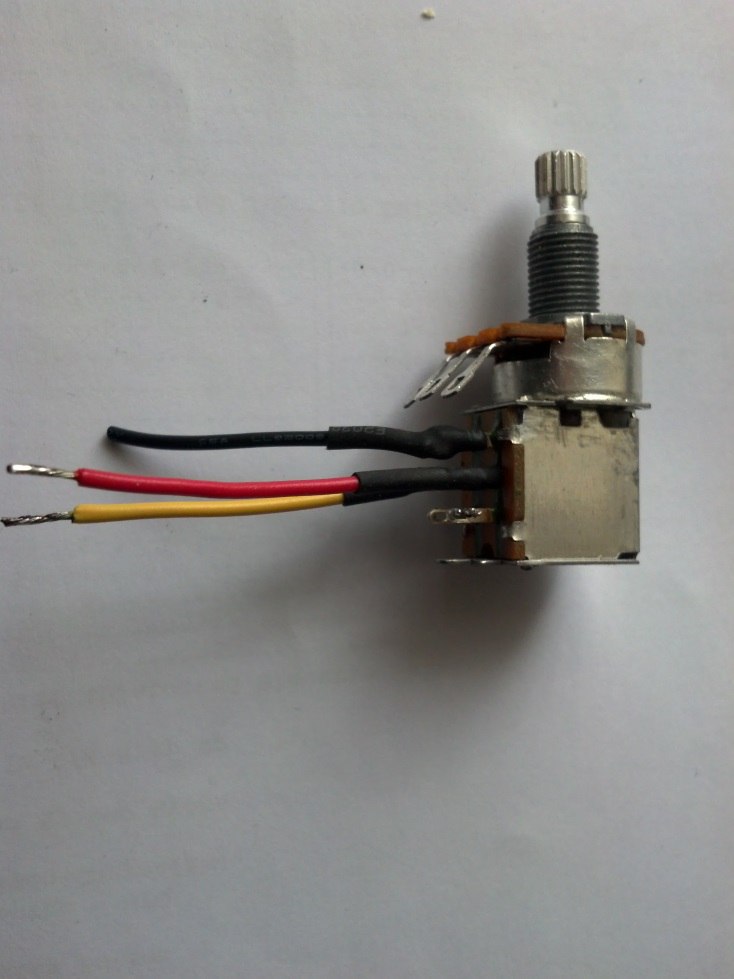

1. Покупаем не особо дорогой потенциометр с push-pull (~3-5$). Было решено установить его вместо крутелки тембра некового датчика (так как я совсем не Г. Мур и надобности в постоянном ее кручении не возникает).

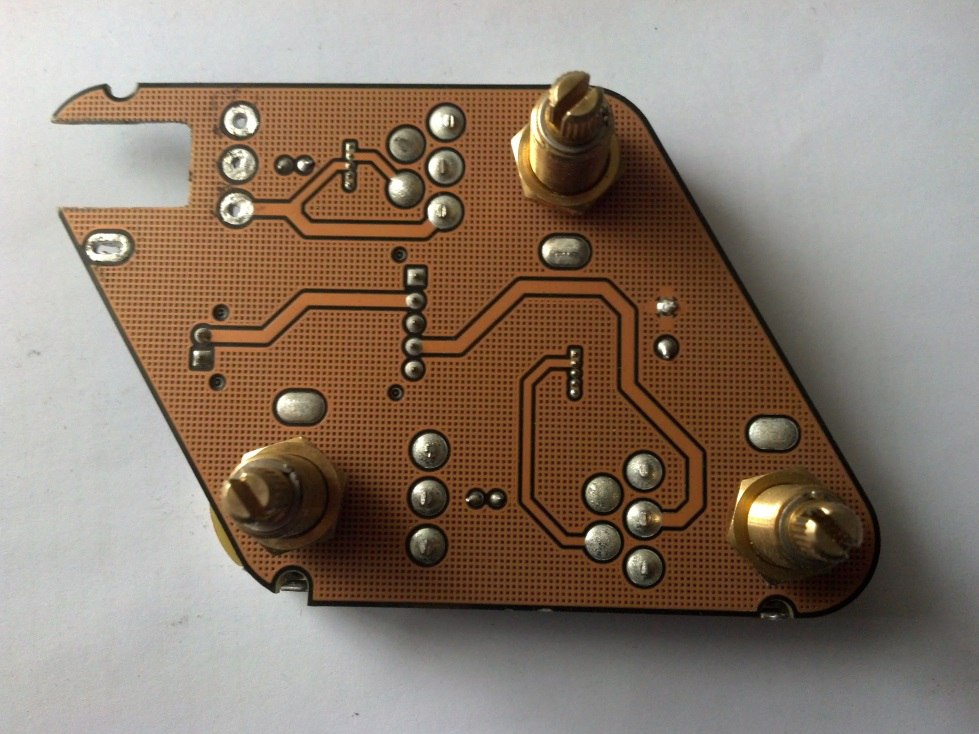

2. Выпаиваем старый потенциометр и выпиливаем специальный паз под новый.

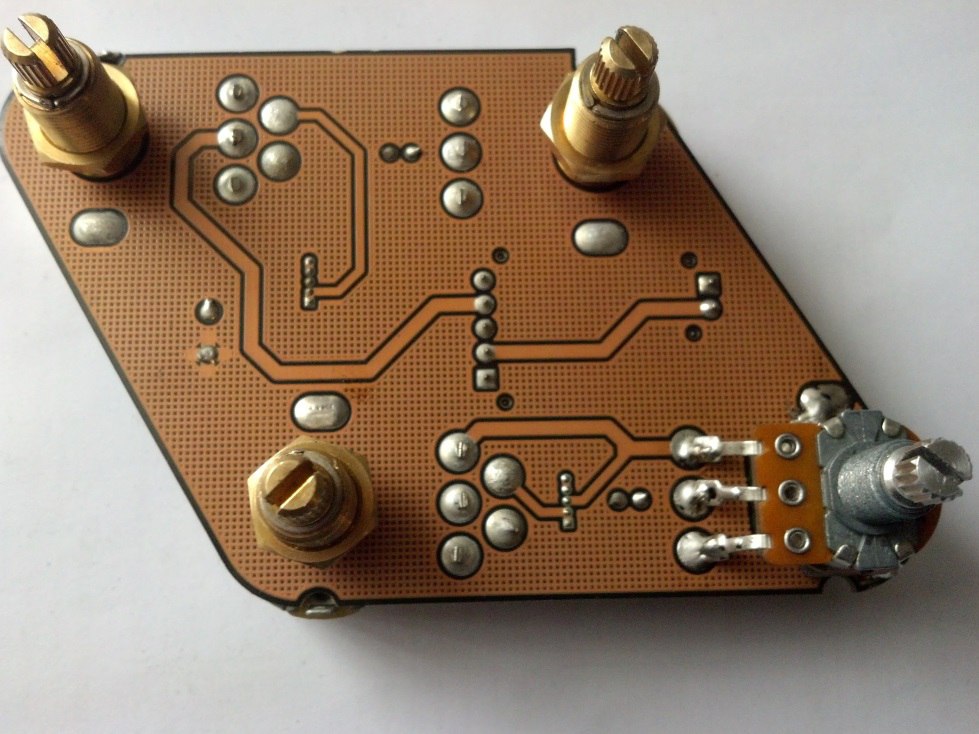

3. Вставляем и припаиваем.
Почти вровень!
4. Помещаем плату в корпус и допаиваем остальной трэш.
Если бы стояли родные гибсоновские датчики в разъемах - колхоза было бы в разы меньше, так как можно было бы подпаять к штатным местам.
По итогу имеем отсечку и немого низковато (ближе к деке) стоящие крутелки. Но ничего не трет и не цепляет. Отсечка сразу на 2 датчика, если что. Как-то так.
